在现代电子设备中,DDR5/LPDDR5X内存的性能对系统运行起着关键作用。Introspect的DDR5/LPDDR5X总线协议分析仪,作为一款专业的测试设备,为DDR5/LPDDR5X内存的研发、生产和质量检测提供了全面且高效的解决方案。

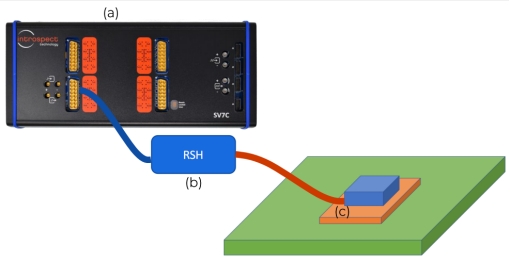

Introspect DDR5/LPDDR5X总线协议分析仪的核心组件SV7M - DDRPA,专为DDR5/LPDDR5X DRAM的单通道测试而设计。其在数据速率方面表现卓越,最大同步和异步数据速率均高达19.2Gbps,这一高速率特性使其能够满足DDR5/LPDDR5X内存高速数据传输下的精确测试需求。在硬件规格上,该分析仪配备32个差分(或单端)接收器,可完整覆盖DDR5/LPDDR5X设备的一个通道,包括命令总线和16位数据。同时,它还拥有12个GPIO引脚,用于触发和低速控制;1个I2C主端口,便于通过Python编程控制从设备;通过2个USB Type - C接口连接PC,实现Pinetree软件对设备的便捷控制。其板载内存达268,435,456字节,提供了充足的捕获缓冲区深度,确保能长时间稳定记录测试数据。在电气规格方面,阈值电压范围为- 400mV至 + 400mV,分辨率为20mV,精度大于15%或15mV;最小可检测差分电压为90mV,最大允许差分电压为1200mV。DC增益设置有0、3、6、8、10dB等多种选择,CTLE高频设置范围为0 - 15dB,且均支持每通道独立设置。此外,设备的定时分辨率在17.4Gbps时为15.625mUI,8.7Gbps时为7.8125mUI,温度测试范围为0 - 50°C,VDDQ电压范围为0.3 - 0.6V,ESD规范达到3kV(人体模型),这些规格保证了分析仪在不同工作环境下的稳定性和准确性。SV7M - DDRPA支持基于DDR5/LPDDR5X规范的全面协议分析,能够对捕获的数据进行完整的协议解码,清晰地展示命令信息和突发数据。在测试过程中,可精确识别各种命令类型,如ACT(激活)、CAS(列访问选通)、WR(写)、RD(读)等,并准确获取相应的地址、数据等信息。通过这种深度的协议分析,用户能深入了解DDR5/LPDDR5X内存的工作状态和数据传输过程。该分析仪提供了丰富且灵活的触发选项,用户可基于命令总线中的任何信号组合(如CA[6:0]和CS[1:0])进行编程触发。同时,设备还提供基于命令真值表的默认触发选项,方便用户快速启动测试。这种灵活性使得用户能够根据不同的测试需求,精准捕捉特定的协议事件,提高测试效率和准确性。依据DDR5/LPDDR5X规范,分析仪对所有命令捕获进行深入的定时分析。在结果查看器中,不仅展示测量值,还会呈现与规范对应的时序边界,方便用户对比分析。可测量的定时参数涵盖了DDR5/LPDDR5X内存运行的各个关键环节,如激活命令之间的间隔(tRC)、行预充电时间(tRP)、写恢复时间(tWR)等,帮助用户全面评估内存的时序性能。Remote Sampling Heads(RSH)是该设备的重要组成部分,它能在DDR5/LPDDR5X的最高速度下实现可靠的数据采样。RSH在被测设备一侧提供IPEX电缆接口,在协议分析仪一侧提供同轴电缆接口,确保信号传输的稳定性和准确性。此外,RSH还支持直接连接示波器,为用户提供了更多的观测和分析手段。DDR5/LPDDR5X interposer解决方案为测试提供了便利,它可提供对单通道完整命令和数据总线的访问。Interposer有496B POP、315B POP等多种封装类型可供选择,满足不同客户的应用需求。若Interposer的尺寸大于内存,还可使用Riser Board进行适配,确保测试的兼容性和灵活性。对于从事DDR5/LPDDR5X内存相关研发的客户,该分析仪能够帮助他们深入了解内存接口的工作原理和性能瓶颈。在研发过程中,通过对各种协议事件的精确分析和定时测量,研发人员可以优化内存控制器和内存模块的设计,提高内存的读写速度、稳定性和兼容性,从而提升产品的整体性能。在生产环节,Introspect DDR5/LPDDR5X总线协议分析仪可用于对DDR5/LPDDR5X内存进行大规模的质量检测。通过快速准确地捕获和分析内存数据,能及时发现产品中的潜在问题,如信号干扰、时序错误等,有效筛选出不合格产品,提高生产效率,降低生产成本,保障产品质量的一致性和可靠性。当产品出现故障时,该分析仪强大的分析功能能够帮助客户快速定位问题所在。通过对故障时的协议数据进行详细分析,结合定时测量结果,可判断是硬件故障还是软件协议问题导致的故障,从而加速故障排查和修复过程,减少产品的停机时间和维修成本。无论是进行基础的物理层测试,还是复杂的协议层测试,Introspect DDR5/LPDDR5X总线协议分析仪都能提供全面的测试支持。它能够满足不同客户在不同测试场景下的需求,为客户提供准确、可靠的测试数据,助力客户在DDR5/LPDDR5X内存领域的研究、开发和生产工作。Introspect SV7M-DDRPA DDR5/LPDDR5X总线协议分析仪以高精度捕获、深度协议解析与全自动合规性验证为核心优势,解决了高速内存接口测试中的信号完整性、时序合规性及系统交互验证难题。其模块化设计(RSH、Interposer)适配多种封装类型,配合直观的软件界面与自动化工具,显著缩短客户开发周期,是DDR5/LPDDR5X设备从研发到量产不可或缺的验证工具。
