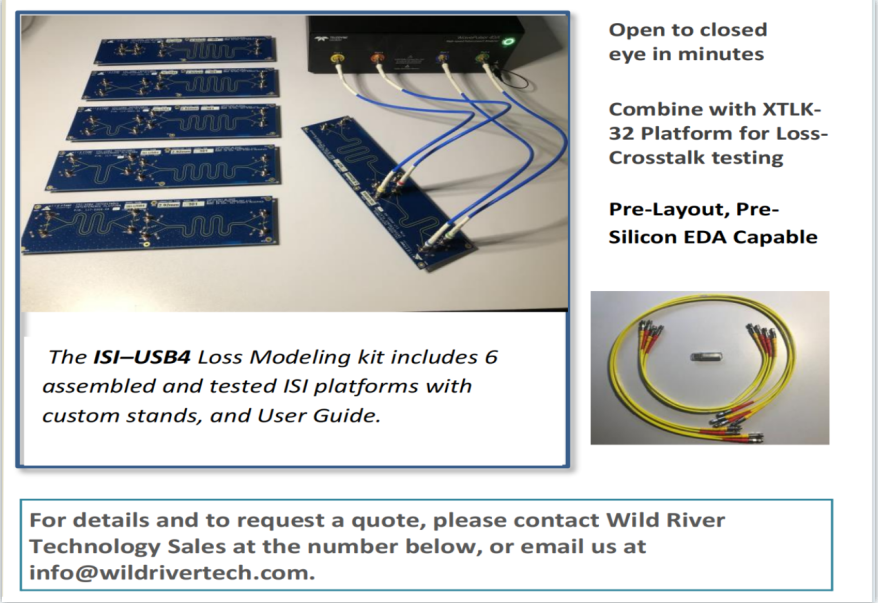

专为DisplayPort 2.0和USB4 Rx校准而生—ISI-USB4损失建模套件
ISI-USB4损失建模套件由Wild River Technology开发，专为DisplayPort 2.0接收器和USB4 Rx通道校准设计，是面向10-56 Gbps NRZ及112 Gbps PAM3/PAM4码率的高性能SERDES（串行器/解串器）测试平台。其通过可控的符号间干扰（ISI）损耗模拟，帮助工程师精准分析高速信号完整性，加速芯片及系统的研发与验证。

一、核心功能与技术实现‌
1.校准应用‌
专用于DisplayPort 2.0 Sink合规性测试及USB4接收器通道校准，通过24组长度递增的带状线差分对生成纯净符号间干扰（ISI），仅由介质损耗与趋肤效应引起，排除阻抗突变和谐振干扰‌。
2.速率支持‌
覆盖10-56 Gbps NRZ及112 Gbps PAM-3/PAM-4码率，适配USB4 Gen4与DP2.0超高速传输需求‌。
3.群延迟优化‌
采用受控编织电介质材料、优化PCB布局及高精度连接器接口，将>25 Gbps速率下的群延迟变化降至最低，保障信号时序完整性‌。

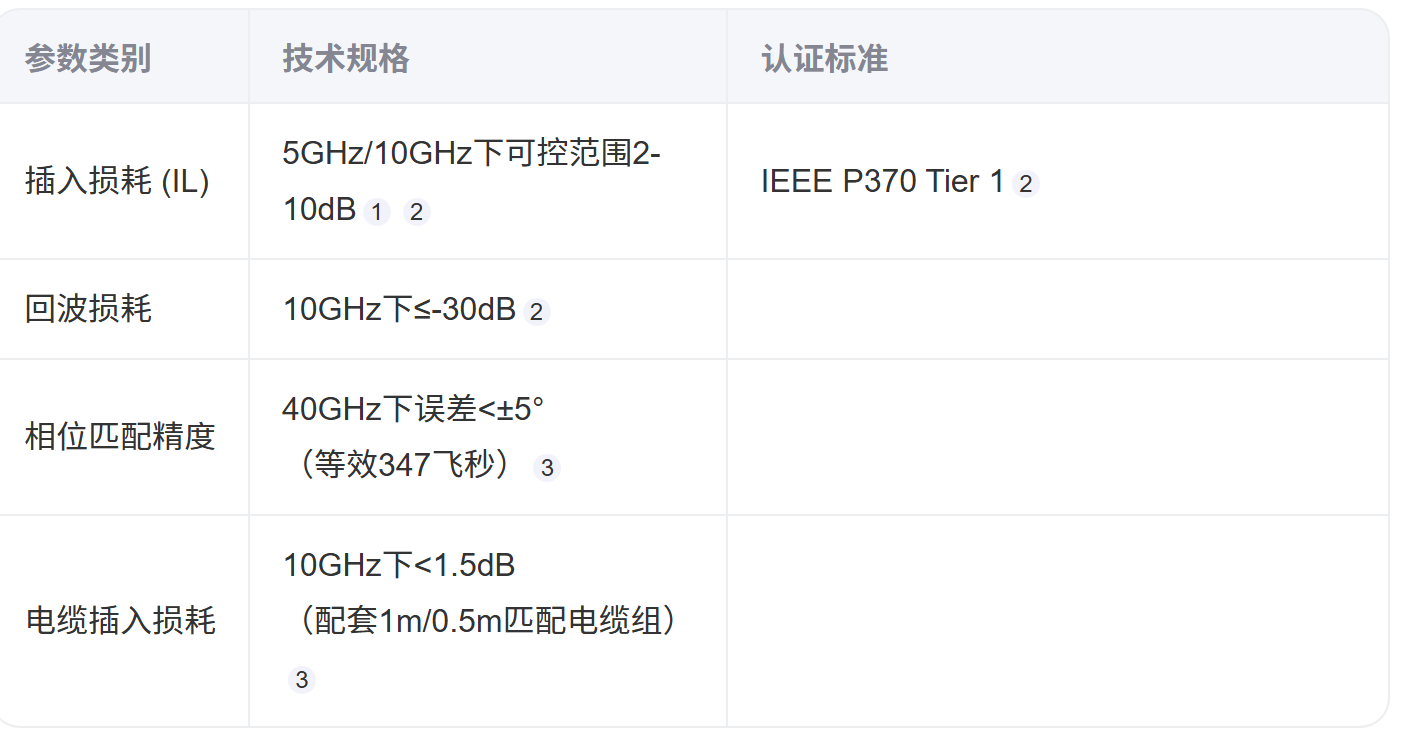

二、关键性能指标‌
专为DisplayPort 2.0和USB4 Rx校准而生—ISI-USB4损失建模套件

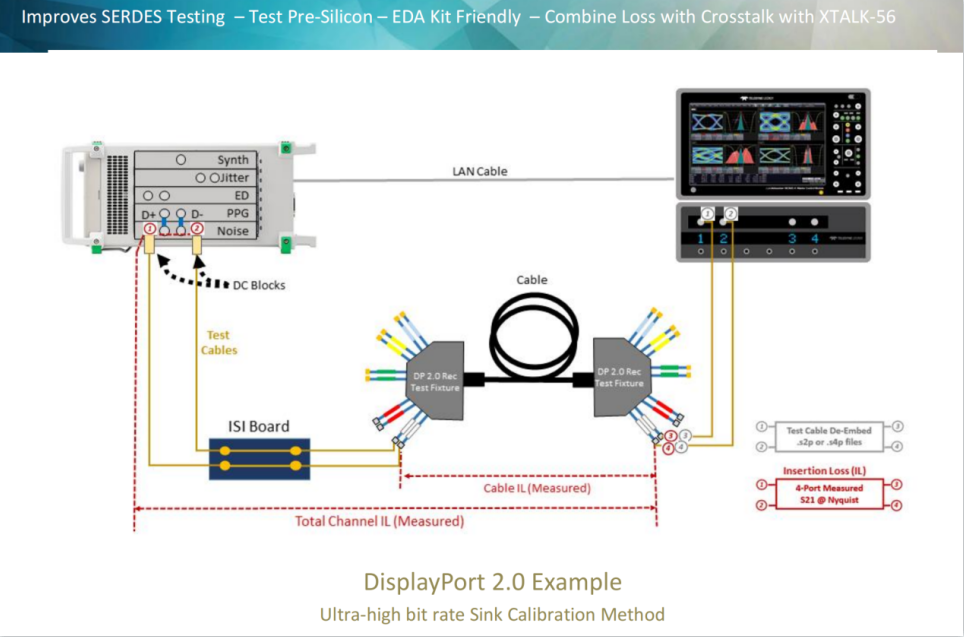

三、典型应用场景‌

1.芯片硅前验证‌
SERDES IP核容限测试，支持DFE/FFE/CTLE等均衡器优化‌。
2.产线校准‌
批量配置USB4与DP2.0接收器信道均衡参数‌。
3.协同分析‌
结合XTALK-56平台实现损耗与串扰联合测试‌。

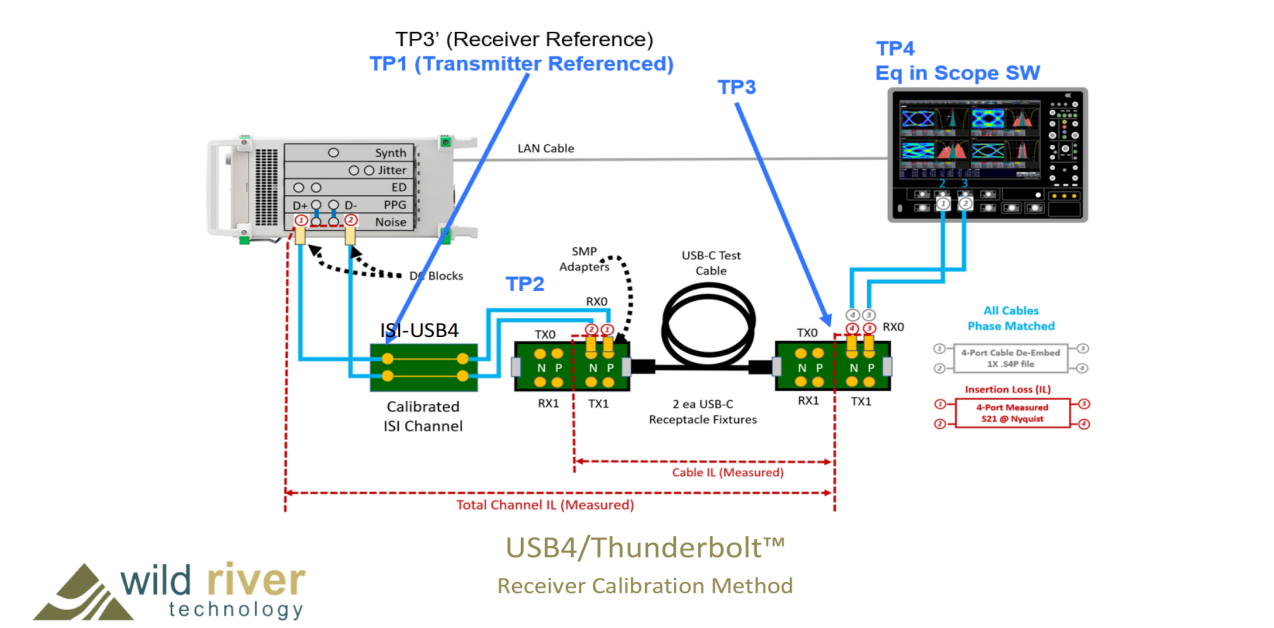

专为DisplayPort 2.0和USB4 Rx校准而生—ISI-USB4损失建模套件
专为DisplayPort 2.0和USB4 Rx校准而生—ISI-USB4损失建模套件
专为DisplayPort 2.0和USB4 Rx校准而生—ISI-USB4损失建模套件

四、扩展能力

1.‌ 相位匹配组件‌
集成相位误差<±5º@40GHz的匹配电缆对（1m×2、0.5m×2），支持通道损耗补偿测试‌。
2.‌ 串扰测试兼容性‌
可与XTALK-56平台联用，实现串扰与损耗的协同分析
