Protocol Insight HS-G5 Interposer产品功能解析
一、产品概述

HS-G5 Interposer是一款由Protocol Insight推出的信号转接板，主要用于在主机与被测设备（DUT）之间采集信号，并通过SMP-mini连接器将信号传输至协议分析仪。该设备采用grypper插座设计，UFS设备可直接放置其上，既可以直接焊接到客户系统中，也可通过双grypper插座连接，为开发者提供了灵活的信号测试方案。

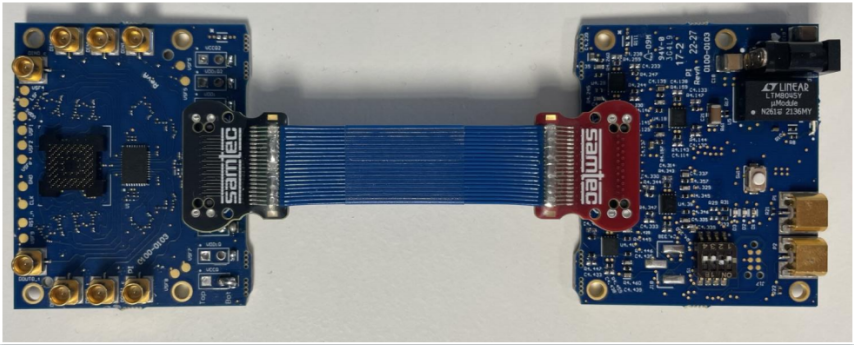

其结构由电源板和转接板两部分组成，既可连接在一起使用，也可通过电缆分离使用。电源板为放大电路提供电源，并提供调节放大设置的控制机制。
Protocol Insight HS-G5 Interposer产品功能解析
 二、支持的规格参数
1. 信号要求：在SMP连接点特定误码率下，需满足以下差分信号要求
• 眼图参数：GEAR3的最小内眼宽为100ps，GEAR4为60ps，GEAR5为30ps；最小内眼高为90mVpp；眼振幅为620mV；最大差分信号振幅为620mVpp。
2. 电缆配置
• 采用低损耗材料，在12GHz时每英尺插入损耗<1dB。
• 电缆长度限制在<12英寸。
• 特性阻抗为50欧姆，且需相位匹配。
• 推荐使用直角SMP-mini电缆，方便从板上引出。
3. 开关设置：S1为4位保持式开关组，可提供二进制控制，用于主放大器的RF设置，能调节带宽CTLE、补偿中频段、差分摆幅（dB）电压输出、8GHz时的CTLE值等参数，开关状态从0到15对应不同的参数组合。
三、功能特点
1. 信号采集与传输：能在主机和DUT之间采集信号，并将其发送到协议分析仪，帮助开发者获取准确的信号数据。
2. 灵活的连接方式：可直接焊接到客户系统，也可使用双grypper插座连接，还能通过 elastomer 连接到目标板，适应不同的测试环境。
3. 信号放大与调节：采用66/33电阻分压器，为主机/DUT提供额外约2dB的信号，33侧信号经放大后发送至协议分析仪，且放大设置可调节。
4. 状态指示：配备电源LED和三个状态LED，电源LED显示板卡是否供电；状态LED#3（橙色）指示错误；状态LED#1和#2（蓝色）指示微控制器模式。
5. 微控制器模式：包括广播模式（默认，所有通道设为相同值）和通道模式（可单独设置各通道RF参数），且通道模式下的设置可保存到非易失性存储器。
6. 偏移消除功能：出厂时已校准以消除DOUT和DIN对之间的偏移电压，同时提供偏移消除验证和现场校准程序，可应对环境因素导致的偏移漂移。
四、为客户提供的帮助
1. 便捷的信号测试：让开发者能轻松地在主机与DUT之间采集信号并传输至协议分析仪，简化测试流程，提高测试效率。
2. 适应多种场景：灵活的连接方式使其可应用于不同的测试环境和系统，满足客户多样化的测试需求。
3. 保证信号质量：通过电阻分压器和可调节的放大设置，以及偏移消除功能，确保传输到协议分析仪的信号质量，提高测试的准确性。
4. 便于参数调节与管理：清晰的开关设置和微控制器模式，让客户能根据需求方便地调节设备参数，并对参数进行管理和保存。
5.可靠的技术支持：客户在使用过程中遇到问题，可通过联系锐测获取技术支持，同时能获取支持材料和示例文件。
