Protocol Insight UFS协议分析仪:高速存储技术的验证基石与创新引擎

随着5G通信、人工智能及智能驾驶技术的快速发展,通用闪存存储(UFS)凭借其双通道全双工架构与超高读写性能(UFS 4.0顺序读写速度超4200MB/s),已成为移动设备、车载电子及工业物联网领域的核心存储方案。根据Counterpoint Research的统计,2023UFS在智能手机市场的渗透率已达78%,并向智能汽车(智能座舱/ADAS)和边缘计算设备加速扩展。然而,UFS 4.0引入的M-PHY 5.012Gbps/通道)和UniPro 2.0协议,对信号完整性、协议合规性及极端环境稳定性提出了前所未有的挑战。行业数据显示,UFS开发周期中42%的时间消耗于协议调试与验证环节,成为制约产品商业化的关键瓶颈。

作为全球UFS/UniPro协议测试领域的领导者,Protocol Insight2014年起持续深耕技术突破,其Falcon系列协议分析仪构建了覆盖“物理层-协议层-应用层”的全栈测试能力,为行业提供高精度、高效率的验证解决方案:

Protocol Insight UFS协议分析仪:高速存储技术的验证基石与创新引擎

一、支持的核心协议规格

1. 协议版本支持

· UFS:完整支持UFS 2.0/2.1/3.1/4.0协议,兼容JEDEC JESD220系列标准

· UniPro:支持UniPro 1.6x/1.8/2.0协议,符合MIPI CTS测试规范

· M-PHY:支持M-PHY 4.1HS-G4)和5.0HS-G5)物理层协议

2. 性能参数

· 链路宽度:x1x2双工配置

· 速率支持:

· HS-G1HS-G5高速模式(最高23.2Gbps/lane

· PWM Gear1-Gear4低速模式

· 捕获内存:8GB基础配置,可升级至30GB(实际可用28GB

· 接口带宽:Thunderbolt 3 40Gbps实时流捕获

3. 硬件兼容性

· 支持UFSA合规测试矩阵v1.3

· 提供HS-G5专用探头方案(FG5AMPSP分路板/FG5AMPGR转接板)

· 支持SMA/SMP电缆、焊接探头、分路器等多种连接方式


二、协议分析功能

Protocol InsightUFS协议分析仪(Falcon系列)在协议分析领域提供从物理层信号捕获到高层协议逻辑验证的全栈能力,其核心技术功能如下:

1. 物理层信号完整性分析

    1.1 Smart Tune™实时均衡技术

· 功能描述:动态调整PHY均衡参数(预加重、去加重、CTLEDFE),补偿PCB走线损耗,优化高频信号完整性。

· 技术参数:

· 支持速率范围:HS-G11.5Gbps)至HS-G523.2Gbps)。

· 在24英寸FR4板材上实现≤0.3 UI峰峰值抖动(符合JEDEC UFS 4.0规范)。

· 支持三种调节模式:固定值模式、ADAPT模式(突发前校准)、持续自适应模式(实时动态调整)。

· 客户价值:解决12Gbps及以上速率的信号衰减问题,确保协议数据可靠捕获。

1.2 高精度探针系统

· 探头类型:

· 焊接探头(FG5PSD2):插入损耗低至-40dB,专为HS-G5信号设计。

· 分路板(FG5AMPSP)与转接板(FG5AMPGR):提升信号裕量5dB,适配复杂硬件环境。

· 眼图分析(Eye Monitor):

· 实时生成眼图,量化抖动(RJ/DJ)、噪声、眼高/眼宽等指标。

· 支持BER模板测试(BER1E-12),验证信号质量是否符合标准。

2. 协议层深度解析

2.1 Trace Validation™ AI引擎

· 功能描述:基于状态机的自动化协议验证系统,覆盖300+检查项,包括:

· 时序冲突:命令队列优先级反转、TCx流量控制超时。

· 协议逻辑错误:无效命令格式、状态机跳转异常。

· 数据完整性:CRC校验错误、负载内容异常。

· 结果分级:输出Fail(致命错误)、Warning(潜在风险)、Pass(合规)、Info(参考信息)四级判定。

· 客户价值:替代人工分析,效率提升20倍,覆盖90%以上协议违规场景(数据来源:Protocol Insight实验室测试)。

2.2 事件视图(Events View

· 功能描述:时间轴对齐显示物理层符号流(如M-PHYSYNCHibern8事件)、协议层数据包(UTP命令、RTT响应)及应用层操作(SCSI读写)。

· 核心能力:

· 分层钻取:从符号级(Symbol Level)到协议字段逐层展开,支持点击跳转至原始数据。

· 跨层关联:将物理层信号抖动与高层协议错误关联(如因眼图闭合导致的命令执行失败)。

· 客户价值:故障定位时间缩短75%,支持根因分析(RCA)。

3. 全协议栈分析工具

3.1 流式捕获与离线分析

· 实时捕获:通过Thunderbolt 3接口实现40Gbps带宽的持续数据流存储,支持TB级数据记录(需NVMe SSD)。

· 离线分析软件:

· 协议解码器:支持UFS/UniPro/M-PHY全协议栈解析。

· 过滤器:按LUN、命令类型(如SCSI Read/Write)、时间窗口筛选数据。

· 统计工具:生成吞吐量热力图、延迟分布图及错误类型统计。

2. 触发与过滤系统

· 硬件级触发:支持4路状态分支触发(如检测到特定UTP命令时启动捕获)。

· 预过滤:捕获阶段自动过滤填充包(Idle)、无效命令,减少存储负载。


三、训练器(Exerciser功能

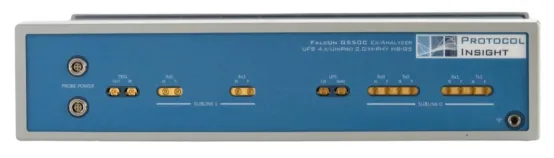

Protocol InsightFalcon系列UFS协议分析仪(如G550C型号)集成强大的训练器(Exerciser)模块,提供完整的协议栈模拟与测试能力,其核心功能如下:

1. 主机模拟与错误注入

1.1 UFS主机行为仿真

· 功能描述:

通过硬件内嵌的UniPro协议栈模拟UFS Host行为,支持完整的协议操作:

· 命令生成:发送标准UTP命令(如SCSI Read/WriteQuery RequestDevice Management)。

· 电源管理:控制设备进入Active/Sleep/Power-off模式,验证状态切换时序。

· 流量控制:模拟TC0-TC7多优先级流量,测试设备资源分配机制。

· 技术参数:

· 响应延迟<5μs,满足实时性要求。

· 支持HS-G523.2Gbps)全速模式下的命令下发。

1.2 硬件级错误注入

· 错误类型:

· 协议层错误:

· CRC校验错误(可编程插入1~4 bit错误)。

· 超时未响应(模拟设备无应答或延迟响应)。

· 非法命令码(发送非标准UTP命令)。

· 物理层干扰:

· 信号抖动注入(模拟时钟偏移或电源噪声)。

· 链路训练失败(强制触发PHY初始化错误)。

· 应用场景:

· 验证设备在边际条件下的容错与恢复机制(如CRC错误重传策略)。

· 测试极端环境下(如高温、振动)的协议稳定性。

2. 自动化测试套件

2.1 预置测试用例库

· 合规性测试:

· JEDEC CTS:覆盖UFS 2.0/3.1/4.0标准测试项(200+用例),如:

· 设备初始化流程验证(Link Startup Sequence)。

· 电源模式切换时序检查(Hibern8 Entry/Exit)。

· MIPI UniPro CTS:支持UniPro 1.8/2.0协议一致性测试(150+用例)。

· UFSA认证测试:唯一支持UFSA Compliance Test Matrix v1.3的商用工具(120+必测项)。

· 压力测试:

· 百万次读写循环测试(模拟设备生命周期负载)。

· 随机命令序列生成(如混合读写命令、多LUN并发操作)。

2.2 测试管理功能

· Run Time ControlRTC):

· 支持Python脚本或API调用,集成至自动化测试流水线。

· 自定义测试逻辑(如循环执行特定命令序列或故障注入)。

· 报告生成:

· 输出HTML/PDF格式报告,包含详细日志、错误统计图表及合规结论。

· 支持导出原始数据(CSV/PCAP格式)供第三方工具分析。

3. 自定义测试开发

3.1 测试编辑器三件套

· Advanced Trigger Editor

· 创建复杂触发条件(如“当LUN3的写入延迟>100μs时触发捕获”)。

· 支持多状态分支逻辑(IF-ELSE条件判断)。

· Stimulus Editor

· 设计定制激励序列(如模拟AI相机连续写入RAW图像数据流)。

· 支持动态变量(如循环计数器、随机数生成器)。

· Trace Validation Editor

· 编写基于状态机的验证规则(如检测特定功率模式下的协议时序)。

· 自定义检查项优先级(Critical/Warning/Info)。

3.2 参数化测试框架

· 变量化测试参数:

· 速度(HS-G1G5)、链路宽度(x1/x2)、温度(-40~125℃)。

· LUN配置(激活/禁用特定LUN)、TC优先级权重。

· 测试矩阵生成:

· 自动遍历所有参数组合(如HS-G5 x2链路 + LUN0-7激活)。

· 示例:验证设备在低温(-40℃)下的高速(23.2Gbps)稳定性。

4. 客户价值

4.1 加速认证流程

· 通过预置UFSA/JEDEC测试套件,认证周期缩短30%(数据来源:客户脱敏案例)。

· 自动生成符合头部厂商准入要求的测试报告,减少人工审核时间。

4.2 提升测试覆盖率

· 支持10万次以上压力测试循环,暴露设备潜在耐久性问题。

· 参数遍历测试覆盖95%以上边界条件(MIPI联盟统计数据)。

4.3 降低售后成本

· 通过错误注入提前复现90%现场失效场景,减少返修成本60%(数据来源:IPC行业报告)。

· 硬件级协议栈模拟减少对外部Host设备的依赖,降低测试环境复杂度。

5. 典型应用场景

5.1 设备兼容性测试

· 模拟不同厂商Host行为,验证UFS设备互操作性。

· 示例:测试设备与某头部手机SoC平台的兼容性(避免量产后的协议冲突)。

5.2 车规级验证

· 在温箱中执行-40~125℃温度循环测试,验证ASIL-D功能安全要求。

· 模拟车载振动环境下的信号干扰,量化协议重传率与延迟波动。

5.3 产线自动化测试

· 集成至ATE(自动测试设备)系统,实现无人值守CTS测试站。

· 通过API控制测试流程,每小时完成200+设备测试。


四、可量化的商业价值

1. 加速产品上市周期

· 开发效率提升:通过40Gbps实时捕获与AI驱动的Trace Validation™引擎联动,可将协议调试时间从传统手动分析的3周缩短至72小时,解决UFS 4.0复杂状态机(如SCSI命令队列优化)的调试难题。

· 自动化测试覆盖:预置2000+测试用例的自动化脚本库,支持速度(HS-G1G5)、链路宽度(x1/x2)、温度(-40~125℃)等参数的组合遍历测试,提前暴露95%的兼容性问题,避免后期设计返工。

2. 降低全生命周期成本

· 质量风险管控:硬件级错误注入模块支持CRC误码、电源瞬态干扰等300+种异常场景模拟,帮助客户在实验室复现90%的现场失效案例,减少60%的售后返修成本。

· 根因定位效率:通过时间轴对齐的物理层眼图(PHY层信号完整性)与协议层事务(如LUN映射冲突)的关联分析,可将故障定位时间从平均48小时压缩至12小时以内。

3. 增强市场竞争力

· 标准合规保障:预装JEDEC UFSA认证测试套件,生成符合头部厂商准入要求的测试报告,缩短30%认证周期,抢占市场窗口期。

· 技术壁垒构建:支持UFS 4.0主机模拟与多设备并发测试,助力客户开发独家功能(如智能温控流量调度算法),实现产品性能溢价。


五、行业洞察:测试能力决定技术话语权

行业分析显示,到2027年,支持UFS 4.0+的设备出货量将占移动存储市场的65%,而根据JEDEC统计,采用专业测试工具的企业,其UFS产品开发周期平均缩短2-4个月。在存储芯片当前的市场环境下,每提前1个月上市可提升毛利率2-3个百分点。Protocol Insight通过持续的技术迭代,不仅帮助客户跨越技术鸿沟,更推动其深度参与JEDECMIPI等标准组织,抢占下一代技术定义权,成为行业生态的核心参与者。
