Introspect MIPI C/D-PHY信号发生器
MIPI 接口是什么?
MIPI全称为:Mobile Industry Processor Interface,由MIPI联盟开发,是一种高性能、低功耗、低成本的串行通信接口,目的是把设备内部的接口如摄像头、显示屏接口、射频/基带接口等标准化,从而减少设备设计的复杂程度和增加设计灵活性。统一接口标准的好处是厂商可根据需要灵活选择不同的芯片和模组,更改设计和功能非常快捷方便,MIPI主要用于移动设备和嵌入式设备中,比如手机、电脑、车载娱乐系统、可穿戴设备及物联网(IoT)设备等。
MIPI接口具有哪些优势?
高速数据传输:MIPI接口支持高速数据传输,最高可达数Gbps,满足移动设备对高分辨率、高刷新率显示的需求。
低功耗:MIPI接口采用低电压信号,降低功耗,延长移动设备的续航时间。
灵活性:MIPI接口支持多种数据通道和时钟频率,可以根据不同的应用场景进行配置。
兼容性:MIPI接口具有很好的兼容性,可以支持多种类型的显示设备和摄像头设备。
为什么需要MIPI信号发生器?
接口标准化:MIPI接口标准化了移动设备内部互联,如摄像头、显示屏接口等,使得不同组件之间的互操作性成为可能。信号发生器可以帮助设计和验证这些接口。
高速数据传输:MIPI接口支持高速数据传输,要求能够生成符合速度和协议要求的信号。信号发生器能够模拟实际环境中的信号,以确保接口在高数据传输速率下的稳定性和性能。
灵活性和可扩展性:MIPI接口的灵活性允许不同组件以不同的方式连接和配置。信号发生器可以用于测试这些配置,确保它们在各种条件下都能正常工作。
调试和验证:在开发过程中,工程师需要使用信号发生器来模拟和检查MIPI信号,以确认硬件和软件的正确性。这包括检测信号强度、时序和误码率等关键参数。
兼容性测试:由于MIPI接口被广泛应用于多种设备,信号发生器可以用来进行兼容性测试,确保新开发的设备或更新的软件能与现有设备无缝兼容。
总之,MIPI信号发生器是确保MIPI接口性能、兼容性和可靠性的关键工具,尤其在快速变化的移动设备行业中,它们对于设计和验证高效能、高稳定性的MIPI接口至关重要,下面我要介绍的就是一款由加拿大厂商Introspect Technology公司生产的MIPI C/D-PHY Generator (MIPI C/D-PHY 信号发生器)

MIPI C/D-PHY Generator是一款超便携、高性能用于执行和验证 MIPI C-PHY和D-PHY 接收器端口的工具。能够生成任何流量并完全实现数据速率敏捷,MIPI C/D-PHY Generator包括模拟参数控制,使其能够获得深度深入了解接收器灵敏度性能和偏斜/抖动容限。MIPI C/D-PHY Generator使用高度自动化多功能的 Introspect ESP 软件进行操作。此软件环境允许自动化接收器测试例如电压敏感度或时钟到数据的设置和保持时间。环境还包括 MIPI 图案编译器工具,这些工具使生成完整的DSI或CSI数据包,例如具有彩色特性的数据包条或活动图像帧。这款MIPI C/D-PHY Generator 支持CPHY-CTS、DPHY-CTS、SKEW、Pre-Emphasis Control、Spread Spectrum Clocking、Virtual Channel Interleaving、error Insertion、HS Common Control、LP Voltage Control等强度的能力。覆盖MIPI RX从物理层CPHY和DPHY到协议层DSI和CSI的测试验证。

1.灵活的物理层控制能力
MIPI C/D-PHY Generator各通道可以独立控制并提供抖动注入(Jitter Injection)、相位调整(Skew)、电压摆幅控制以及时序调整的能力,大幅提高测试完整度。
2.任意速率编程(Any-Rate Programming)

MIPI C/D-PHY Generator单通道数据速率DPHY最高可到9.0Gbps,CPHY最高可到6.5Gsps。数据速率编程通过软件命令进行,并能够保持对齐,且保持以任何速率生成校准的时钟/数据倾斜的能力。

3. 支持MIPI多通道测试
一台设备能同时支持D-PHY 4 Lane或C-PHY 4 Trios测试,大大提高芯片的测试效率,加快产品的开发周期。
4.集成LP和HS两种模式(Integrated LP and HS Generation)

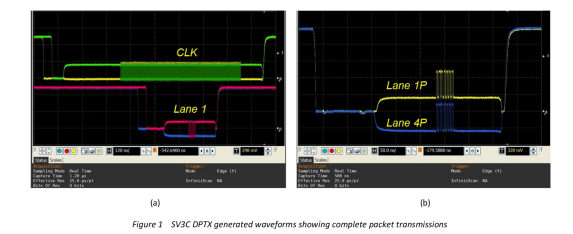

MIPI C/D-PHY Generator提供真正的集成 LP 模式生成,如图所示在图1(a)和(b)中。包含LP允许创建逼真的刺激条件,它还允许验证关键的MIPI C/D-PHY全局时序与HS-entry相关的参数。图1(b)还说明了示例MIPI C/D-PHY Generator的电压控制。图中的第 1 车道已被编程为正的 HS 公共电压,而 Lane 4 已经以负共模电压编程。

Introspect MIPI C/D-PHY信号发生器

5.HS时序控制(HS Timing Control)

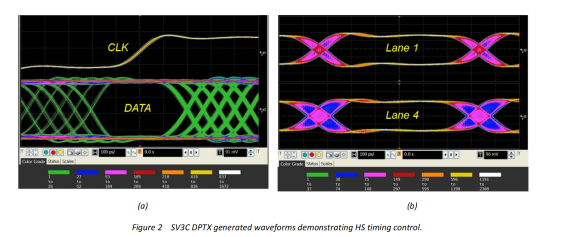

MIPI C/D-PHY Generator还提供了对HS时序的精细控制。图2(a)说明了一个可以在HS时钟和之间注入的示例偏斜扫描。数据线,图2(b)显示了针对的单个抖动注入控制。每个HS时钟和数据车道。在图中,车道4被编程为注入更多抖动比车道 1 更大。
Introspect MIPI C/D-PHY信号发生器
6.自动化软件(Software Automation)

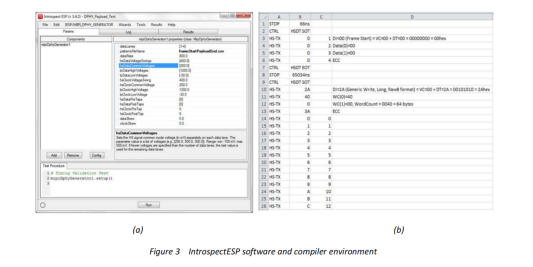

MIPI C/D-PHY Generator使用获奖的Introspect ESP软件进行操作。它具有全面的脚本语言,具有直观的基于组件的设计,如图3(a)和图4(a)中的屏幕截图所示。基于组件的设计是 Introspect ESP 以一种可以轻松程序开发的方式组织仪器灵活性的方法。它只向用户突出显示任何给定任务所需的参数,从而使程序在几分钟内即可执行完成。

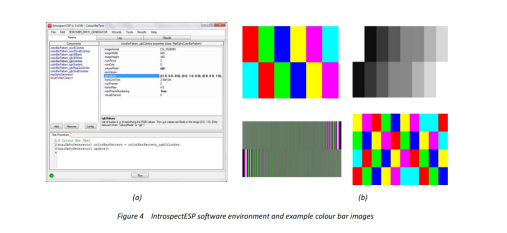

在介绍的软件界面中包括一个实用的模式编译器程序,它为用户提供了使用高级MIPI指令创建完全可定制的MIPI兼容模式的能力。图3(b).显示了编译器输入文件格式的一个示例定制的颜色条也可以在直观的基于组件的界面中生成。使用软件工具生成的彩色条形图像的示例如图4(b).所示

Introspect MIPI C/D-PHY信号发生器Introspect MIPI C/D-PHY信号发生器

7.完整的CTS 测试套件

Introspect Technology针对MIPI Receiver的测试推出了C-PHY、D-PHY及CSI-2/DSI-2的符合性测试套件(Conformance Test Suite), 其目的是优化基于MIPI Spec的产品的互通性。它考察的是物理层功能(不是性能)和compliance test (项目都要通过)有区别,互通性测试通过项目越多,越让开发者自信,以此表明产品可以在许多MIPI的使用环境中正常工作。
支持的项目分别为如下:
1. C-PHY Receiver CTS Application
2. D-PHY Receiver CTS Application
3.CSI-2 Receiver CTS Application
4.DSI-2 Receiver CTS Application
5.支持最新的CSE (Camera service extension)功能。
