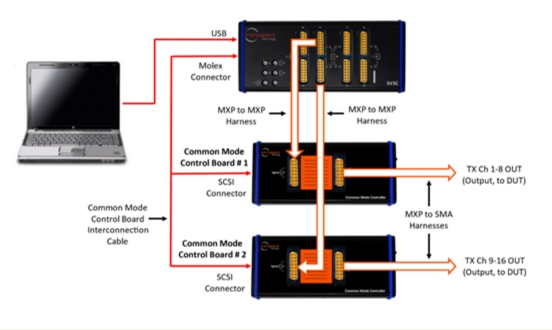

在一台轻巧的设备中即可实现32个Channels以及每个Channels可以独立注入不同的clock-to-data skew injection以及jitter injection，请参考下方的OLDI receiver测试场

在接下来的介绍中，我们将为上方的图片中的每个设备进行说明。

SV3C-12 Pattern Generator

SV3C-12 SerDes Tester是测试OLDI特性的主要设备，在每一个Lane都具有各自的通道暂存，并可以透过GUI产生OLDI video generation，并支援皮秒等级的programmable voltage swing以及programmable clock to data skew，用来测试接收端的压力测试以及接收能力测试，确保接收端的PLLs皆可正常运作以及接收。

Common-Mode Controller

Common-Mode Controller为SV3C-12的外部电压控制模块，搭配此模块可以达到远高于OLDI 要求的1.25V测试电压，并可对每个通道进行不同的电压共模设定，实现灵活的特性测试。

PC With Pinetree Software

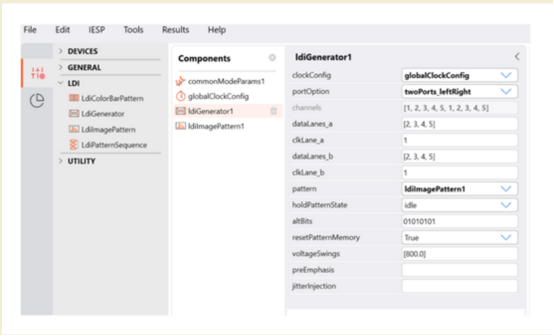

所有自动化测试最重要的为Pinetree，如下图所显示，我们产生用于测试OLDI的API，API会透过我们所设定的参数来进行不同的特性测试，例如 MIPI DSI-2 和 VESA DisplayPort，不同的码率设定以及共模设定，达到弹性且自动化的测试效果。
