Introspect MIPI D-PHY & C-PHY DSI CSI协议分析仪
Introspect MIPI D-PHY and CPHY分析仪是一款超便携式高性能仪器,同一台设备可以支持对MIPI D-PHY and C-PHY发送器端口进行表征和验证。该分析仪的工作速度高达MIPI DPHY 8.5 Gbps和C-PHY 6.5Gsps,并将模拟信号测量能力与复杂的捕获和比较模式相结合,用于完整的 D-PHY and C-PHY数据包分析。该仪器使用高度通用的Introspect ESP软件环境,包括一套完整的DSI-2和CSI-2视频帧提取工具。该软件使测试自动化包错误率测试,协议时序分析和MIPI CTS。
分析仪关键特性:
D-PHY Physical Layer: four D-PHY lanes with integrated LP/HS signaling and support for a continuous range of data rates up to 8.5 Gbps
C-PHY Physical Layer: four C-PHY trio receivers with integrated LP/HS signaling and support for a continuous range of symbol rates up to 6.5 Gsps
D-PHY C-PHY and Protocol Layer: fully supports CSI-2 and DSI-2 pixel formats, DSI-2 DSC and V-DCM decompression, and DSI Display Command Sets (DCS)
D-PHY Physical Layer Analysis: analog waveform capture for HS and LP with precision time stamps for physical layer events
C-PHY Physical Layer Analysis: analog waveform capture for HS and LP, complete C-PHY decoding (HS wire, wirestate, symbol, and data), precision time stamps for physical layer events
Protocol Layer Analysis: packet error rate testing, full video frame extraction and analysis, and sophisticated capture modes triggered on physical layer and protocol layer events
硬件连接:
提供SMA:分析仪可以作为一个标准的接收机(Receiver),提供标准的SMA接口可以和待测物对接,接收D-PHY/C-PHY TX所发出来的信号是否符合相关的协议规范,是否有误码,是否有CRC/ECC等相关错误
提供RSH1/RSH2:Introspect提供RSH1/RSH2,可以针对系统级产品(SOC MIPI C-PHY/D-PHY TX已经连接了显示屏或SOC MIPI C-PHY/D-PHY RX已经连接了摄像头)产生的问题进行定位
特别的功能:

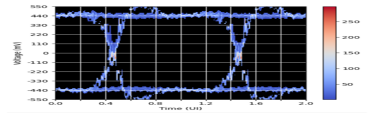

1、具备眼图量测功能:
  - 透过内建的信号眼图检测功能,可以初步确认每条传输信道上的信号质量,进一步定位是否因为信号质量异常导致DSI/CSI协议的问题,还是CSI/DSI协议层出现了问题。
  - 透过分析仪内建的眼图量测功能,可以马上提供确认信号质量的工具。

Introspect MIPI D-PHY & C-PHY DSI CSI协议分析仪

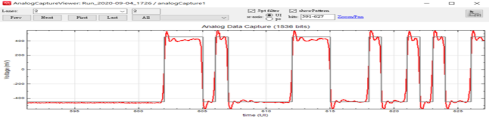

2、具备Analog Capture 功能
  - 分析仪提供创新的讯号抓取功能,可以抓取LP及HS讯号,
      协助工程师厘清可能的讯号质量问题,请参考下图。
  - 应用场景1: 通道间的偏斜问题
      过抓取LP Sequence 进入HS Burst的波形,可以同时抓取多通道的波形,相邻通道间可能因为相位偏移严重造成接收无法正常接收封包
  - 应用场景2: 信道信号噪声造成同步码SOT丢失
      可以同时抓取多信道上的HS 讯号,当特定信道上出现信号质量问题时,
       可以通过抓取的波形检测出信道上的讯号质量问题。

Introspect MIPI D-PHY & C-PHY DSI CSI协议分析仪

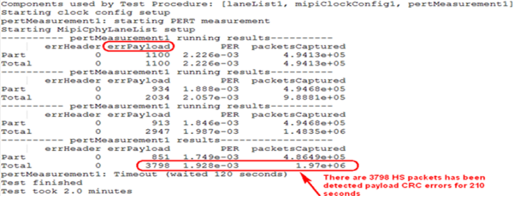

3、具备PER (CRC Packet Error Rate)讯号质量稳定性量测功能
  -透过PER (Packet Error Rate)的量测功能,可以长时间实时的监测MIPI D-PHY/C-PHY TX传送图像,确保D-PHY/C-PHY TX链路上讯号质量的稳定性

Introspect MIPI D-PHY & C-PHY DSI CSI协议分析仪

4、支持D-PHY/C-PHY TX物理层和协议层CTS
5、可以看时间戳等
