SGDK330B:eMMC存储分析的得力助手
在当今数字化时代,存储技术至关重要,eMMC作为嵌入式存储领域的关键技术,广泛应用于各类电子设备。SolidGear推出的SGDK330B协议分析仪,为深入研究和高效利用eMMC技术提供了有力支持。
一、eMMC:嵌入式存储的核心力量
eMMC(嵌入式多媒体卡)是一种为满足移动设备等嵌入式应用需求而设计的存储解决方案。它将NAND闪存和控制器集成在一个小型封装中,为设备提供了稳定、高效的存储能力。其内部结构精巧,控制器负责管理闪存的擦写、坏块处理以及与主机的通信,极大地简化了系统设计。
eMMC的应用场景极为广泛。在移动设备领域,智能手机和平板电脑的快速发展对存储要求不断提高,eMMC凭借其体积小、功耗低、读写速度快的优势,成为存储操作系统、应用程序和用户数据的理想选择。在消费电子方面,智能电视、游戏机等设备依靠eMMC存储大量的多媒体内容和游戏数据,提升用户体验。在工业领域,工业控制设备、车载系统等对存储的可靠性和稳定性要求极高,eMMC能够在复杂环境下稳定工作,确保设备正常运行。此外,物联网设备也广泛应用eMMC存储传感器数据、设备配置信息等,推动物联网的发展。

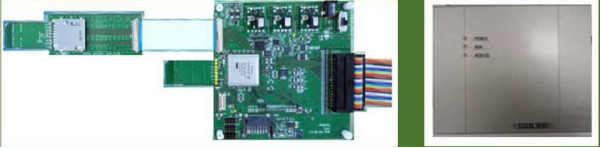

二、SolidGear SGDK330B 协议分析仪:eMMC研究的专业利器
(一)支持规格
SGDK330B协议分析仪功能强大,支持多种标准规格。在eMMC方面,它全面支持eMMC Ver5.1规范,涵盖HS200/HS400高速模式,以及1bit/4bit/8bit的开机操作模式,确保能适配不同的eMMC设备和应用场景。同时,它还支持SD Ver3.00(包括SDSC、SDHC、SDXC等不同容量类型,以及多种速率模式)和SDIO Ver3.00(支持1bit/4bit/8bit UHS-I 208MHz,具备2KB块长度和中断功能),展现了其广泛的兼容性。
(二)功能特性
1. 数据与信号分析:能实时显示eMMC总线的各种数据和响应信息,包括命令、参数、CRC校验值等,帮助工程师直观了解设备通信状态。还可将这些信息保存为文本文件,方便后续分析和对比。
2. 触发与捕获:提供丰富的触发设置选项,如CRC错误触发,可选择多种CRC错误类型。支持顺序触发,可基于命令、地址、忙碌时间等条件进行触发,精准捕获关键事件,便于深入分析异常情况。
3. 探针点设置与优化:允许用户设置探针点,调整信号延迟时间,范围从时钟沿前5ns到时钟沿。在自动调谐过程中,它会改变延迟周期并检测CRC错误,通过64位数据管理探针点结果,确保信号采样的准确性。
4.硬件自动tuning程序:当eMMC在hs200或hs400高速模式存取资料时,能自动且快速地找到CMD、RSP和DAT0 - 7与CLK在时序上的时间延迟,避免抓到CRC Error,且计算时序的时间准确精度为78ps。
5.丰富的子卡接口支持:SolidGear提供业界最为丰富的SD/SDIO/eMMC各式子卡接口的支持,分析仪可搭配各式接口的子卡,快速解決测试接口连接问题,确保硬件连接设置的稳定性及可靠性。SolidGear 支持Minipod for SD,Minipod for MicroSD, Minipod for eMMC插槽类型(Socket),Minipod for eMMC飞线型等各式接口连结方式。
(三)客户助力
1. 加速产品研发:为从事SD/SDIO/eMMC产品研发的软硬件工程师提供了高效的分析工具,帮助他们快速定位和解决开发过程中的问题,缩短产品研发周期。
2. 保障产品质量:通过对eMMC总线数据的深入分析,确保产品符合相关标准和规范,提高产品的稳定性和兼容性,提升产品质量。
3. 优化系统性能:工程师借助该分析仪了解eMMC设备的性能瓶颈,针对性地进行优化,提升设备整体性能,增强产品竞争力。
SolidGear SGDK330B协议分析仪凭借其全面的规格支持、强大的功能特性,成为eMMC技术研究和产品开发过程中不可或缺的工具,为客户在存储技术领域的创新和发展提供了有力保障。
