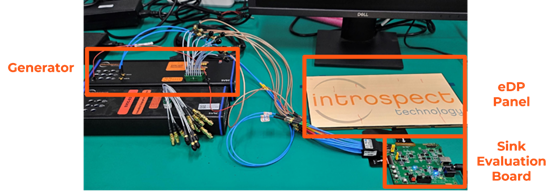

我们今天将分享Introspect DP/eDP协议分析仪和信号发生器如何在不同的调试与应用场景中,快速地协助工程师进行产品的开发与验证。包含:下图为如何使用Introspect SV5C DP/eDP Generator作为信号源直接与DP/eDP接口及屏幕进行连接。

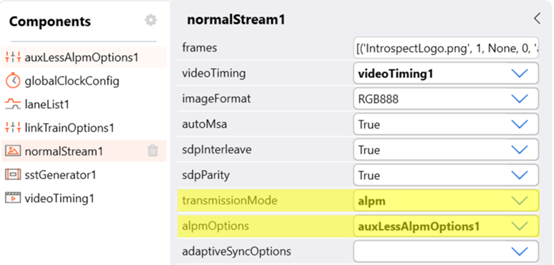

基于这样的配置,可以搭配Introspect所提供的GUI进行Link Training以及ALPM等各种DP/eDP参数设置。工程师也可以将测试图档直接通过Generator发送到Sink进行Protocol Layer的功能性测试。

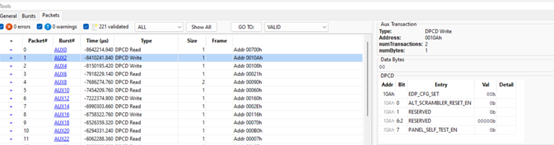

下面是SV5C DP/EDP信号发生器关键功能介绍: SV5C DP/EDP信号发生器支持Embedded DisplayPort(eDP) v1.5与Display Port(DP)v2.1;支持连续的Data Rate范围。支持任意控制输出通道数从1Lane到4Lanes与Auxiliary Channel.大大提高芯片测试的灵活性和效率,加快产品的开发周期。支持独立控制每个输出信道的电压摆幅与共膜电压(common mode voltage);支持提供多项物理层控制能力,jitter injection, sinusoidal voltage noise injection, per-wire timing skew。3.支持从物理层至协议层功能性测试的解决方案,支持PSR/PSR2, ALPM验证SV5C DP/EDP信号发生器提供模拟参数控制,可以进行显示端口接收器的应力测试,并深入分析显示端口接收设备的电压和时间敏感性,从而能够准确评估设备在不同工作条件下的性能表现。在这个测试场景中,客户的Source Device可以直接与Introspect DP/eDP分析仪进行连接,将分析仪直接当成Sink Device来接收Source Device的信号,通过DP/eDP分析仪灵活的设定,客户可以送出任意的速率以及Lane数与Introspect DP/eDP Analyzer进行沟通。在沟通的过程中,分析仪会完整地保留main link and the AUX channel的通讯记录,并依照时间排序以及将收到的数据包资料进行解读,并将Source Device所送出的图像进行还原,让工程师可以完整地确认Source所送出的数字资料是否正确。

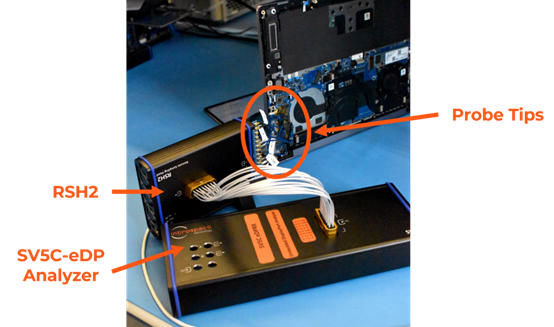

在实际的调试场景中如何进行信号捕获分析以及调试往往是工程师最大的挑战,Introspect DP/eDP Analyzer可以搭配Introspect独家设计的Remote Sampling Heads,Remote Sampling Heads具有高阻抗、低负载和极高带宽的特性,可以匹配任何DP/eDP的实际应用场景。

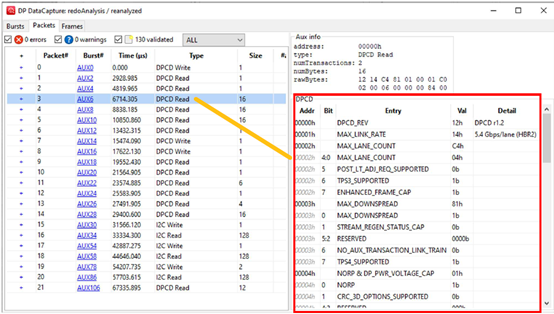

下图为通过RSH2所捕获的信号,可以看到信号来源非常干净,不影响设备之间的沟通,且可以快速且有效地抓取ALPM的内容并在软件内将数据包内容解析出来,加快工程师的效率。

下面是SV5C DP/EDP协议分析仪关键功能介绍:1.支持目前业界最新的DP/eDP V1.5 8.1Gbps的总线协议分析,支持各种丰富的协议层问题定位及验证的测试场景,支持标准SMA接口,高速主动探头(Active Probe),DP Repeater, Type-C Repeater等测试场景。2.Introsepct是目前全世界首款能够同时支持DP/eDP V1.5规格的协议分析仪设备并提供针对系统级debug Active Probe方案的厂商。透过DP/eDP协议分析仪可以对DP/eDP协议沟通命令进行解密,通过协议分析仪软硬件平台的设置,分析仪即能完整的抓取DP/eDP介面上,所有命令及送图的内容,支持PSR/PSR2等功能,包含所有DP/eDP协议的封包和解译封包内容,CRC, 及支持还原成完整的图片,节省大量人力及产品兼容性问题debug的时间及人为的错误发生。3.Introspect DP/eDP总线协议分析仪可以任意配置成1,2,3,4通道进行数据抓取及协议解析的厂商,也可以在任意速率配置下去做数据捕获及协议解析的厂商。
