MIPI RX测试之光-MIPI D-PHY/C-PHY Generator
今天要向大家介绍的是一款针对MIPI RX测试的信号发生器(SV5C-DPTXCPTX MIPI D-PHY/C-PHY Generator)。该设备由加拿大厂商Introspect Technology (MIPI Alliance Contributor Member)研发生产。
SV5C-DPTXCPTX MIPI D-PHY/C-PHY Generator是一种超便携、高性能的仪器,该仪器可对MIPI D-PHY和C-PHY接收器端口进行表征和验证。在连续的数据速率范围内运行,并包括模拟参数控制,可实现深度接收器电压灵敏度、接收器偏斜和抖动容限方面的见解,用于接收器应力测试。该仪器采用易于使用、功能多样的Introspect ESP软件环境运行自动物理层符合性测试。Introspect ESP软件还包括模式合成工具可生成完整的DSI-2或CSI-2数据包,例如色条和活动图像用于系统级测试的框架。
发生器测试环境设置(显示)MIPI RX测试之光-MIPI D-PHY/C-PHY Generator
关键优势
• Any-rate operation to 9.0 Gbps per lane (D-PHY) and 6.5 Gsps per trio (C-PHY)
• Per-lane HS voltage level and common-mode control
• Per-lane LP voltage level control
• Per-lane skew injection with < 1 ps resolution
• Per-lane multi-source jitter injection
• State-of-the-art programming environment based on the highly intuitive Python language
1.Analog controls and impairment injection enable testing to the latest D-PHY and C-PHY specifications (模拟控制和损伤注入使测试符合最新的D-PHY和C-PHY规范)
MIPI C/D-PHY Generator各通道可以独立控制并提供抖动注入(Jitter Injection)、相位调整(Skew)、电压摆幅控制以及时序调整的能力,大幅提高测试完整度。
MIPI RX测试之光-MIPI D-PHY/C-PHY Generator
2.Global Timing Parameter Controls(全局定时参数控制)

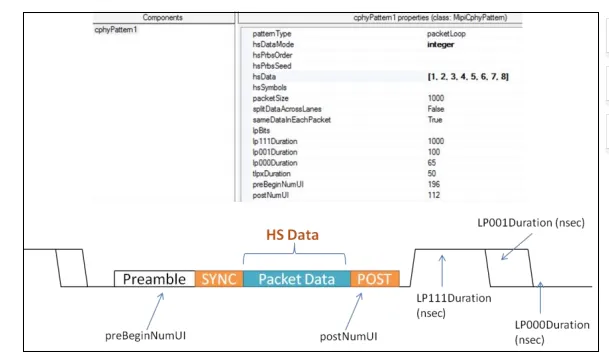

类似于载荷数据定义,SV5C-DPTXCPTX允许控制全局定时参数,这对于在不同定时条件下自动验证HS接收器功能非常有用。下图再次展示了cphyPattern组件,并增加了与数据包定时相关的额外参数。可以看出,诸如preBeginNumUI和postNumUI等参数可以调整开始和结束HS传输的定时。同样,诸如lp000Duration等参数可以调整在突发模式下测试接收器时的准备(终止启用)期。

MIPI RX测试之光-MIPI D-PHY/C-PHY Generator

 3.Integrated LP and HS Generation(集成LP和HS两种模式)

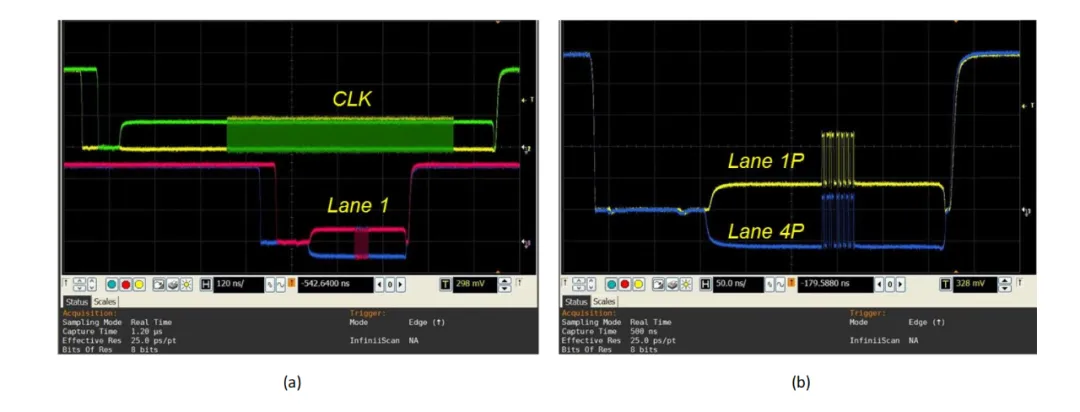

MIPI C/D-PHY Generator提供真正的集成LP 模式生成,如图所示在图1(a)和(b)中。包含LP允许创建逼真的刺激条件,它还允许验证关键的MIPI C/D-PHY全局时序与HS-entry相关的参数。图1(b)还说明了示例MIPI C/D-PHY Generator的电压控制。图中的第1 车道已被编程为正的 HS 公共电压,而 Lane 4 已经以负共模电压编程。

MIPI RX测试之光-MIPI D-PHY/C-PHY Generator

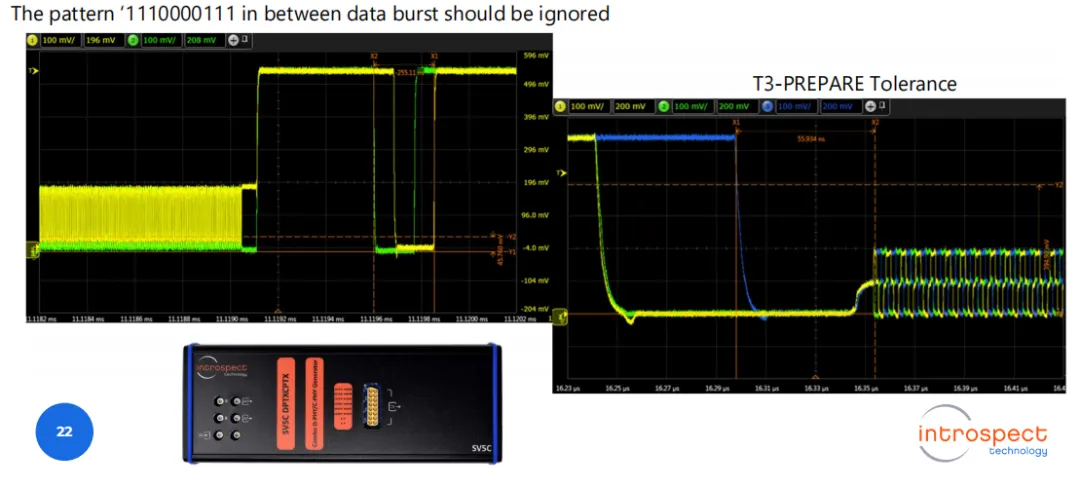

 4.Example of LP Invalid sequence and HS timing Tolerance (LP无效序列和HS定时容差示例)

MIPI RX测试之光-MIPI D-PHY/C-PHY Generator

5.Software Automation(自动化软件)

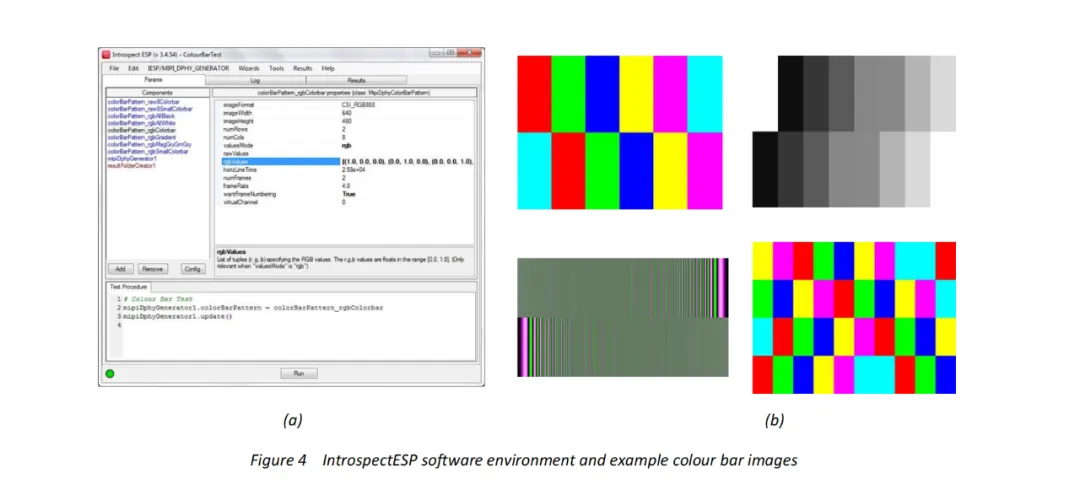

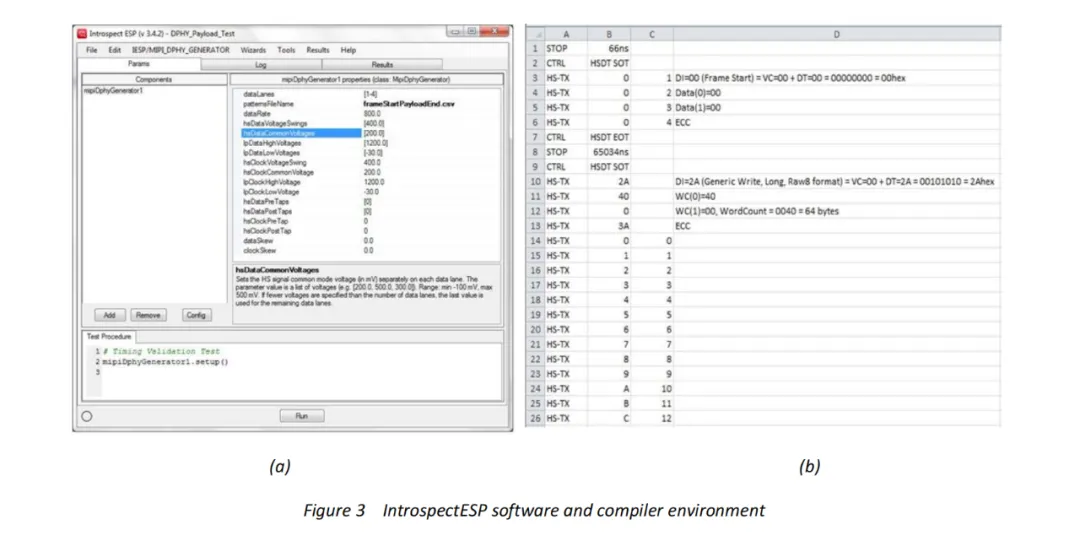

MIPI C/D-PHY Generator使用获奖的Introspect ESP软件进行操作。它具有全面的脚本语言,具有直观的基于组件的设计,如图3(a)和图4(a)中的屏幕截图所示。基于组件的设计是 Introspect ESP 以一种可以轻松程序开发的方式组织仪器灵活性的方法。它只向用户突出显示任何给定任务所需的参数,从而使程序在几分钟内即可执行完成。
在介绍的软件界面中包括一个实用的模式编译器程序,它为用户提供了使用高级MIPI指令创建完全可定制的MIPI兼容模式的能力。图3(b).显示了编译器输入文件格式的一个示例定制的颜色条也可以在直观的基于组件的界面中生成。使用软件工具生成的彩色条形图像的示例如图4(b).所示

MIPI RX测试之光-MIPI D-PHY/C-PHY GeneratorMIPI RX测试之光-MIPI D-PHY/C-PHY Generator

6.Automated CTS Testing Scripts for D-PHY and C-PHY (D-PHY和C-PHY的自动CTS测试脚本)
Introspect Technology针对MIPI Receiver的测试推出了C-PHY、D-PHY符合性测试套件(Conformance Test Suite), 其目的是优化基于MIPI Spec的产品的MIPI的使用环境中正常工作。互通性。互通性测试通过项目越多,越让开发者自信,以此表明产品可以在许多MIPI的使用环境中正常工作。

MIPI RX测试之光-MIPI D-PHY/C-PHY GeneratorMIPI RX测试之光-MIPI D-PHY/C-PHY Generator
